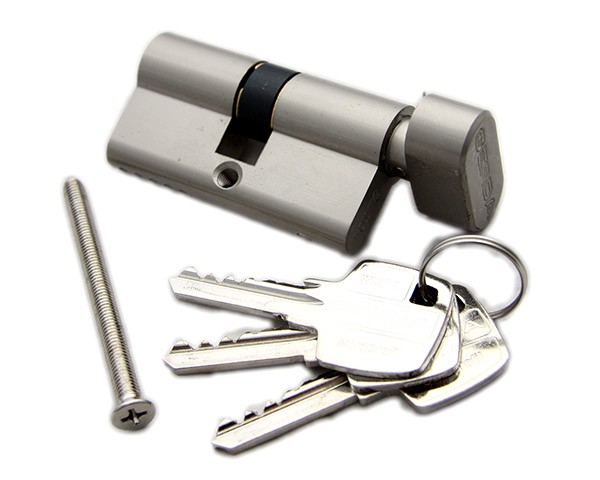

Wkładka GERDA 30/30g nikiel z gałką

Wkładka bębenkowa 30/30G z gałką nikiel GERDA

Informacje o produkcie:

• Wymiary: C - 60mm,  A - 30mm, B (od strony gałki) - 30mm
• Kolor: nikiel
• 3 kluczy w zestawie
• Max. wystawienie wkładki 3mm

Wkładka bębenkowa profilowa dwustronna

Cechy charakterystyczne:

• zabezpieczenie kodu 2 klasa
• najwyższa trwałość mechanizmu testowana na ponad 100 000 cykli
• wkładka certyfikowana do zastosowania w stolarce ppoż
• potwierdzona wysoka odporność na korozję oraz prace w temperaturze od -20 stopni C do +80 stopni C
• w komplecie trzy klucze i śruba mocująca
• wkładkę należy konserwować przeznaczonym do tego preparatem GERDA
• wkładkę należy chronić tarczą ochronną do drzwi od strony zewnętrznej pomieszczenia. Wkładka nie powinna wystawać więcej niż 3 mm
• nie wolno uderzać młotkiem przy montażu, nie oliwić innymi preparatami niż preparat Gerda

CERTYFIKATY 16010C20T

Klasyfikacja wkładki wg normy PN-EN 1303:2007

Certyfikat wydany przez Instytut Mechaniki Precyzyjnej w Warszawie

Jak zmierzyć wkładkę?

Wkładki tylko z pozoru są takie same. Różnią się przede wszystkim rozmiarem. Wkładka o źle dobranej długości nie będzie pasowała. Zanim zabierzesz się za wymianę, zmierz dotychczasową wkładkę i ustal jakiego rozmiaru wkładki potrzebujesz. Możesz to zrobić nawet przed wyjęciem jej z zamka. Otwórz drzwi i przykładaj miarkę z boku skrzydła.

Potrzebne będą 3 pomiary. Zanotuj je w milimetrach. Jeśli wykonasz je prawidłowo to wartość A + B będą się równały wartości C.

• Wymiar A – zmierz odległość od osi zamka (czyli od środka śruby mocującej) do krawędzi drzwi i dodaj wymiar grubości stosowanego szyldu.
• Wymiar B – zmierz odległość od osi zamka do krawędzi drzwi i dodaj grubość stosowanego szyldu.
• Wymiar C, czyli całkowitą długość wkładki zmierz od tarczy zamka po wewnętrznej stronie mieszkania do tarczy po zewnętrznej stronie.

A + B = C ? Jeśli nie, zmierz jeszcze raz!

Pomiary są bardzo ważne, pozwolą na dobranie wkładki o odpowiednich parametrach.

Łatwo zauważyć, że wkładki mogą być symetryczne lub asymetryczne.

• Wkładka symetryczna to taka, której wymiary A i B mają taką samą wartość np. 30/30mm, 45/45mm, 50/50mm.
• Wkładka asymetryczna ma różne wartości  wymiarów A i B np. 30/45mm, 45/50mm, 55/65mm.

O czym warto wiedzieć przy ustalaniu rozmiaru wkładki?

• Jeśli wkładka ma mieć gałkę – robiąc pomiary zaznacz, po której stronie ma być zamontowana (np. G30/40 – czyli gałka po stronie 30 mm).
• Wkładka zamka od strony zewnętrznej nie powinna wystawać poza szyld więcej niż 2-3mm. Zbyt długa, wystająca część wkładki od zewnętrznej strony drzwi byłaby podatna na włamanie metodą polegająca na chwytaniu i przełamywaniu wkładki wewnątrz zamka.
